Контроллер web-доступа к управлению Modbus - оборудованием ем-481 ОСНОВНЫЕ ВОЗМОЖНОСТИ

• SMS-управление и email оповещение

• • Гибкий инструмент настройки SMS и email оповещений через web-интерфейс.

• • Реакция устройства на командные SMS: вкл/выкл реле, запрос значения параметров.

• • Журнал отправленных оповещений и полной истории срабатывания всех событий.

• • Отправка SMS напрямую с устройства без необходимости интернет-соединения.

• Сбор истории данных

• • Фоновое чтение параметров с подключенных Modbus устройств по RS-485 с произвольной частотой.

• • Облачное хранилище без ограничений по количеству чтений (1 месяц гарантированного хранения истории).

• • Вывод истории считанных данных в таблице и графике за произвольный период.

• • Сравнение графиков и списка значений нескольких параметров.

• • Возможность скачивания истории чтений с сервера в формате Excel и CSV.

• Телеметрия и управление в реальном времени

• • Вывод значений параметров подключенных Modbus устройств в реальном времени Запись значений в регистры Modbus устройств (для удаленной настройки/ программирования устройств).

• • Вывод диспетчерских виджетов со значениями важных параметров и аварий на обзорную панель.

• • Под заказ: создание собственных диспетчерских панелей с визуализацией процессов, выводом и управлением в реальном времени.

• Простота подключения

• • Доступ из любой точки мира без необходимости дополнительной настройки. Встроенная система обхода “файрволов”.

• • Автоматическая работа с динамическими IP адресами, без необходимости отдельной платы за статический внешний IP. Выход в интернет через GSM (SIM-карта вставляется в устройство).

• • Интерфейс заточенный под мобильные устройства.

• • Подключение имеющихся сетей Modbus без влияния на работу существующей внешней системы диспетчеризации или SCADA.

• Возможность объединения распределенных объектов под одну учётную запись.

• Возможность подключения модулей расширения и контроллеров узкой задачи с протоколом Modbus для подключения:

• Аналоговых сигналов 0-10В и 4-20мА(0-20мА) — датчиков давления, влажности, скорости, и т. п.

• Дискретные сигналы 0/1 — оптические датчики, охрана, утечка, дым, положение и т. п.

• Температурный NTC — распространенный датчик температуры.

• Резистивный — датчики освещенности, давления, заполнения и т. п.

• Счетчик импульсов — подключение счетчиков (кВт, м3, кг/пар…) по импульсному выходу.

• Объединения 2-х и более сетей Modbus в один аккаунт

• Логическое управление на стороне контроллера. Программирование логики на простом языке, исполняемом на самом устройстве ЕМ-481. Корректирует уставки подключенных устройств основываясь на значениях других устройств в сети RS-485.

Контроллер SMS-оповещения об авариях на Modbus-оборудовании ЕМ-486. Основные возможности

SMS-управление и email оповещение

• Гибкий инструмент настройки SMS и email оповещений через web-интерфейс.
• Реакция устройства на командные SMS: вкл/выкл реле, запрос значения параметров.
• Журнал отправленных оповещений и полной истории срабатывания всех событий.

Сбор истории данных

• Фоновое чтение параметров с подключенных Modbus устройств по RS-485 с произвольной частотой.
• Облачное хранилище без ограничений по количеству чтений (1 месяц гарантированного хранения истории).
• Вывод истории считанных данных в таблице и графике за произвольный период.
• Сравнение графиков и списка значений нескольких параметров.
• Возможность скачивания истории чтений с сервера в формате Excel и CSV.

Телеметрия и управление в реальном времени

• Вывод значений параметров подключенных Modbus устройств в реальном времени
• Запись значений в регистры Modbus устройств (для удаленной настройки/программирования устройств).
• Вывод диспетчерских виджетов со значениями важных параметров и аварий на обзорную панель.
• Под заказ: создание собственных диспетчерских панелей с визуализацией процессов, выводом и управлением в реальном времени.

Простота подключения

• Доступ из любой точки мира без необходимости дополнительной настройки.
• Встроенная система обхода “файрволов”.
• Автоматическая работа с динамическими IP адресами, без необходимости отдельной платы за статический внешний IP.
• Выход в интернет через GSM (SIM-карта вставляется в устройство).
• Интерфейс заточенный под мобильные устройства.
• Подключение имеющихся сетей Modbus без влияния на работу существующей внешней системы диспетчеризации или SCADA.
• Возможность объединения распределенных объектов под одну учётную запись.

4 универсальных входа для измерений

• Аналоговые сигналы 0-10В и 4-20мА(0-20мА) — датчики давления, влажности, скорости, и т. п.
• Дискретные сигналы 0/1 — оптические датчики, охрана, утечка, дым, положение и т. п.
• Температурный NTC — распространенный датчик температуры
• Резистивный — датчики освещенности, давления, заполнения и т. п.
• Счетчик импульсов — подключение счетчиков (кВт, м3, кг/пар…) по импульсному выходу.

Объединения 2-х и более сетей Modbus в один аккаунт

Логическое управление на стороне контроллера

• Программирование логики обработки данных на простом языке, исполняемом на самом устройстве ЕМ-486.
• Корректировка режимов работы подключенных устройств основанная на значениях других устройств.
• Отправка SMS напрямую с устройства без необходимости интернет-соединения.

Преобразователь интерфейсов ЕТ-485 является микропроцессорным устройством, предназначен для обмена данными через сеть Ethernet 10BASE-T и 100BASE-T с оборудованием, оснащенным интерфейсом RS-485 и образующим сеть Modbus.
Прибор обеспечивает функции Modbus-сервера для подключений Modbus-клиентов по сети Ethernet.
Прибор перенаправляет Modbus-запросы от клиентов на устройства в сети Modbus и возвращает клиентам ответы от устройств.
В ЕТ-485 предусмотрены:

• гибкая адресация в сети Ethernet (переопределение MAC-адреса, статический или динамический IP-адрес);
• защита доступа через сеть Ethernet (пароль режима настройки, фильтр IP-адреса для настройки или для подключения к сети Modbus);
• различные режимы обмена по сети Modbus RTU или ASCII, с проверкой четности на чет, нечет и без проверки, широкий диапазон скоростей передачи, настраиваемая задержка).

Блок управления средне- и низкотемпературными машинами с автоматической оттайкой МСК-102-14 предназначен для управления морозильными камерами, холодильными прилавками, моноблоками и другим холодильным торговым и промышленным оборудованием.
МСК-102-14 позволяет контролировать температуру морозильной камеры и проводить автоматическую оттайку отключением компрессора на заданное пользователем время.
Устройство обеспечивает защитное отключение компрессора при недопустимых параметрах электрической сети (контролируется действующее значение напряжения) и последующее автоматическое включение после восстановления параметров напряжения через время, заданное пользователем.
МСК-102-14 поставляется с заводскими установками, указанными в технической документации. Завод-производитель, по согласованию с Потребителем, может поставить программатор заводских установок.

Контроллер насосной станции МСК-107 (в дальнейшем МСК-107, устройство) предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
Поддержание заданного уровня жидких веществ обеспечивается управлением:

• при однофазном двигателе мощностью до 1 кВт – встроенным реле нагрузки;
• при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт — управлением катушкой магнитного пускателя (контактора).

МСК-107 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов как в автоматическом режиме по одному из встроенных в устройство алгоритмов, так и в ручном – по командам пользователя с лицевой панели или кнопочного поста.
По интерфейсам RS-232 и RS-485 ( протокол MODBUS) возможно задание основных параметров работы МСК-107, а также дистанционное управление электродвигателем (электродвигателями).

Контроллер насосной станции МСК-108 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различного рода резервуарах путем управления электродвигателем (электродвигателями) одного или двух насосов.
Поддержание заданного уровня жидких веществ обеспечивается управлением:

• при однофазном двигателе мощностью до 1 кВт – встроенным реле насоса;
• при трехфазном двигателе или при однофазном двигателе мощностью более 1 кВт — управлением катушкой магнитного пускателя (контактора).

МСК-108 обеспечивает управление электродвигателем (электродвигателями) одного или двух насосов в автоматическом режиме по одному из встроенных в устройство алгоритмов.
МСК-108 обеспечивает работу с различными по электропроводности жидкостями – водопроводной или загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

Контроллер управления температурными приборами  МСК-301-3 используется для:

• измерения температуры в помещении;
• управления термоприборами в зависимости от данных измерения;
• сообщения о превышении заданной максимальной температуры в помещении;
• сообщения о достижении заданной минимальной температуры в помещении;
• отключения термоприборов при появлении сигнала о пожаре;
• индикации средней температуры в помещении.

Реле ограничения мощности со встроенным реле напряжения ОМ-110-01 предназначено для постоянного контроля активной или полной мощности однофазной нагрузки.
Измеряемый диапазон мощности от 0 до 20кВт или от 0 до 20кВА.
ОМ-110-01 выполняет отключение нагрузки в случае превышения заданного пользователем уровня максимально допустимой мощности потребления нагрузки (с заданным временем отключения) и последующим автоматическим включением (с заданным временем задержки включения или с блокировкой повторного включения).
На лицевой панели устройства установлены потенциометры и дип-переключатели, которые позволяют пользователю установить:

• уровень максимально допустимой мощности;
• время срабатывания реле;
• время задержки автоматического повторного включения (АПВ).

Измерение потребляемой мощности производится без разрыва электрической цепи с помощью токового датчика, встроенного внутрь устройства.
Реле ОМ-110-01 может быть использовано как:

• цифровой ваттметр (измеритель активной или полной мощности);
• реле ограничения потребляемой мощности.

Питание ОМ-110-01 осуществляется от цепей измерения напряжения

Реле ограничения мощности ОМ-163 предназначен для ограничения потребляемой мощности, а так же для (отключения) подключенного к нему оборудования в случаях:

• превышения значения порога контролируемого параметра;
• отклонения напряжения сети от установленных значений;
• превышения температуры контактной группы (85°С).

ОМ-163 может использоваться как:

• реле ограничения потребляемой мощности;
• реле напряжения;
• цифровой мультиметр (индикация полной, активной, реактивной мощности, потребляемого тока и напряжения сети).

Питание ОМ-163 осуществляется от цепи, которая питает нагрузку.
ОМ-163 может отключать нагрузку при превышении значения одного из заданных параметров, таких как:

• полная мощность;
• активная мощность;
• реактивная мощность;
• действующий ток;
• максимальное и минимальное напряжение.

Так же существует возможность установить время отключения нагрузки, при превышении установленного порога отслеживаемого параметра, и время автоматического повторного включения (АПВ).
На корпусе ОМ-163 расположен семисегментный трехразрядный дисплей, который отображает действующее значение параметров, для изменения типа отображаемых параметров необходимо воспользоваться клавишами навигации по меню, при этом будет загораться светодиод соответствующий выбранному типу параметра (полная, активная, реактивная мощность, ток, напряжение). Для защиты от изменений настроек на корпусе расположен винтовой механизм блокировки, а для защиты от изменения настраиваемых параметров прибор защищен паролем.
Благодаря своей многофункциональности ОМ-163 получил широкое применение, как в быту, так и на производстве.

Ограничитель мощности ОМ-310 предназначен для:

• защиты потребителя при некачественных параметрах электрической сети;
• полного отключения нагрузки при превышении потребляемой мощностью основного порога на заданное пользователем время;
• частичного отключения нагрузки при превышении потребляемой мощностью дополнительного порога на заданное пользователем время;
• измерения и индикации параметров трехфазной электрической сети (действующих значений фазных и линейных напряжений; напряжений прямой, обратной и нулевой последовательностей; действующих значений фазных токов; потребляемой нагрузкой активной, реактивной и полной мощности, косинуса фи);
• оповещения об аварийных ситуациях;
• дистанционного подключения и отключения нагрузки по интерфейсу RS-232/RS485 или внешним выключателем.

Устройство обеспечивает работу с нагрузкой мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 350 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
ОМ-310 обеспечивает следующие виды защит потребителя:

• при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений);
• при превышении заданного максимального тока по любой из фаз нагрузки; по токам утечки на «землю».

По каждому типу защиты возможно запрещение и разрешение автоматического повторного включения нагрузки.
Защита электрооборудования обеспечивается путем управления катушкой магнитного пускателя (контактора).

Универсальный автоматический электронный переключатель фаз ПЭФ-301 предназначен для питания промышленной и бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3х380+N с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.
В зависимости от наличия и качества напряжения на фазах ПЭФ-301 автоматически производит выбор наиболее благоприятной фазы и запитывает от нее однофазную нагрузку любой мощности:

• При мощности до 3,5кВт (16А), нагрузка питается непосредственно от ПЭФ-301;
• При мощности, превышающей 3,5кВт (16А), переключатель фаз ПЭФ-301 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).

Универсальный автоматический электронный переключатель фаз ПЭФ-319 предназначен для питания промышленной и бытовой однофазной нагрузки 230/240 В 50 Гц от трехфазной четырехпроводной сети (3х400+N) с целью обеспечения бесперебойного питания особо ответственных однофазных потребителей и защиты их от недопустимых колебаний напряжения в сети.

В зависимости от наличия и качества напряжения на фазах ПЭФ-319 автоматически производит выбор ближайшей по приоритету фазы в пределах установок, заданных пользователем, и подключает к ней однофазную нагрузку:

• при мощности до 6,6 кВт (30 А) нагрузка питается непосредственно от ПЭФ-319;
• при мощности, превышающей 6,6 кВт (30 А), ПЭФ-319 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).

Реле максимального тока РМТ-101 предназначено для отключения нагрузки при увеличении тока выше установленного значения в пределах от 0 до 100 ампер.
Устройство может быть использовано как:

• цифровой амперметр;
• реле ограничения потребляемого тока;
• реле выбора приоритетной нагрузки.

Светодиоды на лицевой панели реле индицируют:

• состояние нагрузки (включена/отключена);
• превышение порога максимально допустимого значения тока нагрузки.

Трехразрядный семисегментный индикатор в зависимости от режима работы индицирует:

• текущее значение тока в нагрузке;
• максимальное значение тока с момента последнего сброса параметра;
• значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• наличие блокировки повторного включения.

Регулировочные потенциометры позволяют пользователю установить:

• порог максимально допустимого значения тока нагрузки;
• время срабатывания отключения нагрузки при превышении порога максимально допустимого тока нагрузки;
• задержку времени включения нагрузки после снижения тока до уровня допустимого.

Реле максимального тока РМТ-104 предназначено для постоянного контроля действующего значения тока однофазной нагрузки от 1 до 400 А и ее отключения в случае превышения заданного пользователем максимально допустимого тока нагрузки (МТЗ с независимой выдержкой времени) с заданным временем отключения и последующим автоматическим включением с заданным временем включения или с блокировкой повторного включения.

Токовые уставки и время автоматического повторного включения (АПВ) устанавливает пользователь с помощью потенциометров, вынесенных на лицевую панель прибора.

Реле напряжения РН-101М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с автоматическим повторным включением после восстановления всех параметров сети.
Кроме того реле контроля напряжения:

• защищает нагрузку от высокочастотных и высоковольтных импульсных помех;
• отключение нагрузки при перегрузке по току (при токе выше 16 А);
• индицирует действующее значение напряжения в сети.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время оставшееся до момента повторного включения нагрузки;
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

Реле напряжения РН-102

Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

В состав РН-102 входит сетевой фильтр, защищающий подключаемую нагрузку от высоковольтных импульсных помех.

Реле напряжения РН-104 «Volt Control»  предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 9 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

ПРЕИМУЩЕСТВА:

• обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));
• снижает уровень высокочастотных помех;
•  индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

Реле напряжения РН-106 «Volt Control»  предназначено для защиты бытовой техники (оборудования) (холодильников, кондиционеров, стиральных машин, теле-, видео- и аудиотехники и т.п.) мощностью до 14 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали.

ПРЕИМУЩЕСТВА:

• обеспечивает отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));
• снижает уровень высокочастотных помех;
• индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

Реле напряжения РН-106 имеет защиту от внутреннего перегрева из-за длительного превышения номинального тока нагрузки или плохого контакта в клеммном соединении.

Однофазный цифровой индикатор напряжения РН-11 предназначен для измерения и индикации действующего значения напряжения однофазной сети. Измеряемое напряжение, подаваемое на клеммы L, N изделия одновременно является напряжением питания.
Индикатор помогает человеку быстро и наглядно оценить напряжение сети.
Монтаж: Монтируется изделие на Дин-рейке 35 мм.

Данными устройствами пользуются сотрудники промышленных предприятий, различных организаций, специализирующихся на производстве тепловой и электрической энергии, сотрудники заводов наукоемкого машиностроения, радиотехники. Также значимой функцией является эксплуатация данных механизмов в физических лабораториях в качестве измерительных инструментов.

Реле напряжения РН-111 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Светодиоды индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена / отключена).

Ручки потенциометров, расположенных на лицевой панели реле напряжения, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время автоматического повторного включения (АПВ);
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

Универсальное электронное реле максимального/минимального напряжения РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.
Реле напряжения обеспечивает три режима работы:

• режим реле минимального напряжения (срабатывание только по минимальному порогу);
• режим реле максимального напряжения (срабатывание только по макс. порогу),
• режим симметричных уставок (срабатывание по обоим порогам).

Светодиоды индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена / отключена).

На лицевую панель устройства выведены следующие органы управления:

• переключатель режима работы реле;
• регулировка порога срабатывания реле по напряжению ( в процентах от номинального напряжения);
• установка времени срабатывания реле при достижении пороговых значений по напряжению.

Реле напряжения РН-113 предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.
Нагрузка подключается к сети либо непосредственно через контакты реле, либо через магнитный пускатель, в зависимости от мощности.
Реле может работать в четырех независимых режимах, как:

• Реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой на включение.

На лицевую панель устройства выведен индикатор состояния нагрузки (включена / отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

• текущее действующее значение напряжения;
• точное значение устанавливаемого параметра;
• время оставшееся до момента повторного включения нагрузки;
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержку времени включения нагрузки после восстановления параметров сети.

Реле напряжения РН-116 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью до 3,5кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети.

Реле напряжения РН-116 индицирует действующее значение входного напряжения, состояние аварии и состояние выходного реле.

Реле напряжения РН-117 предназначено для отключения бытовой и промышленной 1-фазной нагрузки 220 В, 50 Гц мощностью до 3,5кВт (до 16 А) при недопустимых колебаниях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после восстановления параметров сети.

Реле напряжения РН-117 индицирует соответствие напряжения электрической сети действующим стандартам, состояние аварии и состояние выходного реле.

Реле контроля напряжения РН-119

• выход действующего значения напряжения за пределы допустимых порогов;
• нарушение последовательности и слипание фаз;
• нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.
Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

Светодиоды на лицевой панели реле индицируют:

• наличие напряжения в сети;
• состояние нагрузки (включена или отключена);
• вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• порог допустимого значения перекоса фаз;
• время срабатывания реле при аварийном снижении напряжения;
• время срабатывания реле при прочих видах аварии сети;
• задержку времени включения нагрузки после восстановления параметров сети.

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).
В настоящее время выпускается три модификации данного устройства.

• Недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с;
• Нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);
• Обрыве, нарушении последовательности и слипании фаз.

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

Предусмотрена возможность подключения оперативного питания 24 В (под заказ).Реле напряжения, перекоса и последовательности фаз РНПП-311M

Реле напряжения РНПП-311М предназначено для защиты трехфазных потребителей от основных видов аварии в электрической сети, таких как:

Регистратор РПМ-416 является микропроцессорным устройством, предназначенным для измерения значений электрических параметров, отображения этих значений на дисплее регистратора, а также архивирования данных.
Архивирование данных выполняется на сменную карту памяти (SD / MMC), в дальнейшем возможен их анализ при помощи программного обеспечения RPM-416 Data Analysis.
Регистратор РПМ-416 имеет встроенные часы реального времени с питанием от встроенной литиевой батареи.
В РПМ-416 предусмотрено подключение к сети Ethernet по стандарту 10Base-T или 100Base-T. В этом случае, одновременно с записью данных на карту памяти, возможна конфигурация РПМ-416 и передача данных на ПК.
Основные возможности регистратора:

• Многоканальность – достаточно одного регистратора для получения полной информации о работе наблюдаемого объекта;
• Универсальность – в регистраторе предусмотрено подключение дополнительных модулей, позволяющих расширить спектр входных сигналов (напряжение, ток, температура, дискретные входы, и др.);
• Гальваническая развязка – входные сигналы высокого напряжения и тока гальванически развязаны от остальных входов, что обеспечивает простоту подключения регистратора;
• Высокая надежность – система самоконтроля и алгоритм сохранения данных не допускают потери данных в случае возникновения аварийных ситуаций (пропадание питания);
• Удобство настройки – четырехстрочный символьный дисплей с подсветкой позволяет настроить регистратор и следить за ходом его работы (на дисплей выводятся значения записываемых входных сигналов), клавиатура служит для настройки и управления регистратором;
• Удаленный мониторинг и конфигурация – регистратор, установленный в труднодоступном месте с подключенным Ethernet, способен, параллельно с записью на карту памяти, осуществлять передачу данных в ПК. Это позволяет удаленно следить за состоянием объекта. Более подробный анализ выполняется на основании данных, сохраненных на карте памяти. Web-интерфейс позволяет удаленно через браузер компьютера выполнить конфигурацию регистратора без установки каких-либо дополнительных программ.

Реле времени РЭВ-114 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.
РЭВ-114 оснащено кнопками управления и цифровым индикатором, предназначенным для настройки и визуального контроля отсчета времени.
В РЭВ-114 предусмотрены алгоритмы работы:

• Задержка на включение;
• Выдержка времени при подаче питания;
• Периодический с задержкой при включении;
• Периодический с выдержкой времени при включении;
• Генератор импульса;
• Задержка на включение с внешним запуском;
• Задержка на отключение с внешним запуском;
• Импульсный I с внешним запуском;
• Импульсный II с внешним запуском;
• Задержка включения-выключения с внешним запуском;
• Шаг реле нагрузки (при каждом замыкании управляющего контакта);
• Периодический с внешним запуском и задержкой на включение;
• Периодический с внешним запуском и выдержкой времени при включении;
• Генератор импульса с внешним запуском;
• Пуск-стоп;
• Всегда включено;
• Всегда отключено.

Реле времени РЭВ-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала «∆T», регулятор установки времени «Т», регулятор установки режима работы «W». В РЭВ-120 предусмотрено десять режимов работы:

• задержка на включение;
• выдержка времени при подаче питания;
• периодический с задержкой при включении;
• периодический с выдержкой времени при включении;
• задержка на отключение (при размыкании управляющего контакта);
• импульсный 1 (при замыкании управляющего контакта);
• импульсный 2 (при размыкании управляющего контакта);
• задержка включения-выключения (по управляющему контакту);
• шаг реле нагрузки (при каждом замыкании управляющего контакта);
• генератор импульса 0,5 с.

Таблица режимов и временных интервалов находится в паспорте устройства.
До подключения изделия его необходимо настроить. Настройка изделия выполняется в следующем порядке: первым делом нужно установить режим работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении стоит регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором «∆T», далее необходимо регулятором «Т» установить время.
Следует отметить, что при изменении режима работы или временных интервалов изделия при поданном напряжении питания, необходимо учитывать, что изменения вступят в силу только после отключения (на время не менее 1 с) и повторного включения питания изделия.

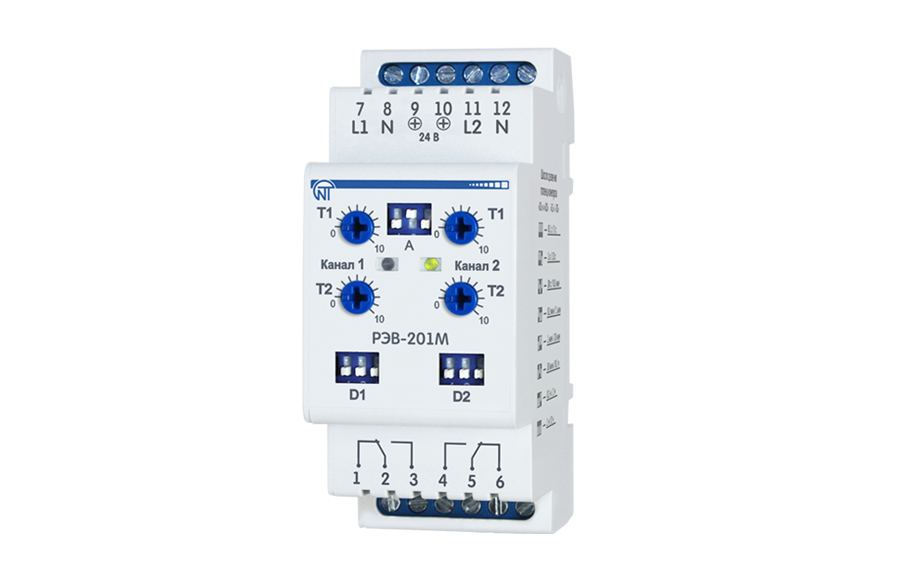

Реле времени электронное двухканальное с задержкой на включение РЭВ-201 предназначено для коммутации электрических цепей переменного тока 220 В/50 Гц и постоянного тока 24-100 В с регулируемой задержкой времени включения от 0 до 220 с.
Устройство состоит из двух независимых реле времени (двух каналов). Отсчет выдержки времени каждого канала начинается с момента подачи питания на соответствующий канал.
Соответствующая схемы подключения реле РЭВ-201 позволяет реализовать:

• независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
• параллельную работу каналов (питание на оба канала подается одновременно).

Задержка времени включения по каждому каналу выставляется отдельно. Каждый канал имеет две регулировки: от 0 до 20с и от 0 до 200с и время задержки срабатывания канала определяется суммой задержек, выставленных двумя потенциометрами.
Зеленый светодиод соответствующего канала индицирует наличие напряжения на канале. Красный светодиод индицирует срабатывание канала.
Каждый канал на выходе имеет по одному размыкающему и одному замыкающему контакту.
Цепь питания реле гальванически развязана с выходными цепями

Астрономический таймер РЭВ-225 является микропроцессорным устройством, предназначенным для работы в системах автоматического управления с привязкой к астрономическому времени (восход / закат солнца).

В РЭВ-225 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.

Предусмотрена настройка программы позволяющая отключать нагрузку ночью (ночной перерыв).

Встроенный источник питания (литиевая батарея) обеспечивает сохранение работы часов реального времени и изделия в случае отсутствия питания от сети.

Особенности РЭВ-225:

• Цифровое реле времени с астрономической программой;
• Пломбируемая крышка передней панели;
• Настройка с помощью четырех кнопок;
• Автоматическое переключение на летнее/зимнее время;
• Жидкокристаллический дисплей;
• Режим работы для выходных дней;
• Один канал;
• Двойной модуль, устанавливаемый на DIN-рейку 35 мм.

Многофункциональное реле РЭВ-302 представляет собой микропроцессорное программируемое устройство и предназначено для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика.

Отличительные особенности РЭВ-302:

• наличие двух групп контактов на переключение (двух каналов) с номинальным током 16А / 250В;
• питание от сети переменного тока 220В/50Гц или источника постоянного тока 24В;
• совместная или независимая работа реле времени, реле напряжения и фотореле;
• гибкая передача управления контактами между реле напряжения, фотореле и реле времени;
• 8 независимых программ управления и возможность быстрого переключения между ними для каждой из групп контактов;
• возможность управления обеими группами контактов от одной программы;
• календарь с запасом хода до 10 лет при отсутствии внешнего питания;
• функции суточного, недельного, месячного и годового реле времени;
• независимые списки событий для каждой из программ;
• точность планируемых событий до 1 секунды;
• возможность составления своего списка выходных дней и праздников;
• выполнение особого списка событий для выходных дней и праздников;
• общая внутренняя память на 5000 независимых событий, распределяемых между всеми программами на день/неделю/месяц/год в зависимости от выбранного режима;
• возможность циклического повторения программы в заданном временном диапазоне;
• автоматический переход на летнее время;
• функция импульсного реле времени (периодическое включение и отключение контактов без привязки к календарю);
• функция простого включения контактов через заданное время после подачи питания;
• отключение контактов по минимальному и максимальному напряжению сети;
• временная задержка на запуск реле после подачи питания;
• отдельные временные задержки на выполнение действий реле напряжения и реле освещенности (для установки времени повторного включения и т.п.);
• выносной фотодатчик;
• ЖК графический дисплей;
• индикация состояния каждого канала;
• USB вход для подключения к персональному компьютеру (ПК);
• Программное обеспечение для ПК с удобным графическим интерфейсом для редактирования всех настроек реле и с возможностью создания массивов событий или событий, привязанных к восходам и закатам Солнца;
• русскоязычный интерфейс;
• управление меню с помощью 5-ти кнопок на лицевой панели;
• загрузка предустановленных программ управления через USB с помощью дополнительного программного обеспечения;
• возможность установки пароля на вход в меню настроек;
• кнопка общего сброса на лицевой панели.

Программируемый многофункциональный таймер РЭВ-303 является микропроцессорным устройством и предназначен  для управления нагрузкой в зависимости от реального времени без необходимости постоянного обслуживания, с минимальными затратами и максимальным сбережением электроэнергии.
Таймер РЭВ-303 может использоваться для включения обогрева, насосов, вентиляторов, автоматизации подачи школьных звонков, уличного освещения, подсветки фасадов зданий (прилегающих территорий, стоянок и других объектов).
В таймере РЭВ-303 автоматически вычисляется время восхода и заката солнца на основе введенных координат и текущего времени, позволяя управлять освещением без использования внешних датчиков.
Особенности таймера РЭВ-303:

• две программы управления с возможностью быстрого переключения между ними;
• четыре режима работы таймера (астрономический, недельный, суточный и простой);
• календарь с резервом хода на 6 лет при отсутствии внешнего питания;
• точность планируемых событий 1 секунда и 0,1 секунда в режиме простого таймера;
• общая внутренняя память на 500 независимых событий, распределяемых между программами;
• возможность автоматического перехода на летнее время и обратно;
• светодиодный графический дисплей;
• индикация текущего состояния контактов реле;
• управление таймером с помощью 4-х кнопок, расположенных на лицевой панели;
• возможность установки пароля на вход в меню настроек;
• питание таймера от сети 24 — 265 В 50/60 Гц или от источника постоянного тока 8-24 В.

Последовательно-комбинационный таймер ТК-415 представляет собой микропроцессорное программируемое устройство и предназначено для коммутации в предварительно настроенные моменты времени 15 нагрузок по очереди (последовательный режим) или в определенных комбинациях (комбинационный режим).
Отличительные особенности ТК-415:

• микропроцессорное управление;
• простое переключение между последовательным и комбинационным таймером;
• 7-сегментная светодиодная индикация;
• каскадное включение нескольких устройств для расширения суммарного числа каналов;
• возможность сохранения состояния устройства после отключения питания и продолжение работы программы с момента аварии;
• входы для управления стартом и паузой таймера;
• быстрый сброс всех настроек;
• копирование настроек;
• программа может быть выполнена только один раз или циклически повторяться;
• возможность подключения к ПК через интерфейс RS-232.

Цифровое температурное реле ТР-100 предназначен для измерения и контроля температуры устройства по четырем датчикам PT100, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких либо параметров за установленные пределы.
Может применяться для защиты:

• двигателей и генераторов;
• трехфазных сухих трансформаторов с дополнительным контролем температуры сердечника или окружающей среды.

ТР-100 имеет универсальное питание и может использовать любое напряжение от 24 до 255 В, независимо от полярности.
В качестве датчиков температуры ТР-100 может использовать следующие типы:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• KTY83 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 25 °С;
• KTY84 – кремниевый датчик с номинальным сопротивлением 1000 Ом, при 100 °С;
• PTC (1, 3, 6 последовательное включение) холодное сопротивление датчика 20-250 Ом.

ЦИФРОВОЕ ТЕМПЕРАТУРНОЕ РЕЛЕ  ТР-100М является микропроцессорным устройством, предназначенным для измерения и контроля температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух — или трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов тревоги при выходе каких-либо параметров за установленные пределы.
Изделие также может применяться для защиты двигателей и генераторов.
С изделием могут применяться следующие типы температурных датчиков:

• PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;
• PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;
• PTС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25 °С;
• PTC (minika) – холодное сопротивление датчика 20-250 Ом.

Цифровое температурное реле ТР-101 предназначено для измерения и контроля температуры устройства по четырем независимым датчикам, подключаемым по двух- или трехпроводной схеме, с последующим отображением температуры на дисплее.
Устройство может быть использовано в различных отраслях промышленности, коммунального и сельского хозяйства.
Прибор позволяет осуществлять следующие функции:

• измерение температуры по четырем независимым каналам с помощью стандартных датчиков;
• регулирование температуры по пропорционально-интегрально-дифференциальному (ПИД) закону, с выходным ключевым элементом (реле);
• двухпозиционное регулирование температуры;
• отображение текущего измеряемого значения температуры на встроенном светодиодном цифровом индикаторе;
• передачу компьютеру значения измеренных температур контролируемых датчиков по стандартному протоколу Modbus RTU;
• определение обрыва или замыкания линий подключенных датчиков;
• цифровую фильтрацию и коррекцию измеряемой температуры;
• программирование кнопками на лицевой панели и через ПК;
• сохранение настроек при отключении питания;
• защита настроек от несанкционированных изменений.

ТР-101 имеет универсальное питание и может использовать любое напряжение от 24 до 260В, независимо от полярности.

Термолегулятор ТР-12 используют для управления нагревательным (охладительным) устройством, поддерживая заданную пользователем температуру. Измеряет температуру внешний цифровой датчик, который может быть расположен в нижней или верхней части корпуса.

ТР-12 обладает функциями реле напряжения, защищая нагрузку от недопустимых уровней напряжения, а также выдержкой заданного пользователем времени АПВ перед включением нагрузки.

Универсальный блок защиты УБЗ-115 предназначен для защиты однофазных асинхронных электродвигателей мощностью до 5,5 кВт (25А).

Прибор обеспечивает постоянный контроль параметров сетевого напряжения и тока, потребляемого двигателем.
В УБЗ-115 предусмотрен внешний вход для дистанционного запуска или остановки двигателя, и функция “плавного пуска” двигателя до 5 секунд.
Установка пусковой и рабочей емкости производится непосредственно в корпус прибора.
УБЗ-115 обеспечивает защиту в следующих ситуациях:

• некачественное сетевое напряжение;
• механические перегрузки двигателя (определяемые по току, потребляемому двигателем);
• исчезновение нагрузки на валу двигателя (“сухой ход”);
• затянутый пуск или блокировка ротора;
• тепловой перегруз (тепловая модель двигателя).

По каждому типу защиты возможно разрешение или запрет автоматического повторного включения (АПВ) двигателя.

Универсальный блок защиты УБЗ-118 предназначен для защиты однофазных асинхронных электродвигателей мощностью до 2,6 кВт (в сетях 220 В, 50 Гц), работающих с одним фазосдвигающим конденсатором (схема включения двигателя без пускового конденсатора).
Прибор обеспечивает постоянный контроль параметров сетевого напряжения и тока, потребляемого двигателем.
В УБЗ-118 предусмотрен внешний вход для дистанционного пуска или остановки двигателя.
Предусмотрена возможность установки фазосдвигающего конденсатора непосредственно в корпус самого прибора.
УБЗ-118 обеспечивает защиту в следующих ситуациях:

• некачественное сетевое напряжение;
• механические перегрузки двигателя (определяемые по току, потребляемому двигателем);
• исчезновение крутящего момента на валу двигателя (“сухой ход”);
• затянутый пуск или блокировка ротора;
• тепловой перегруз (тепловая модель двигателя).

По каждому типу защиты возможно разрешение или запрет автоматического повторного включения (АПВ) двигателя.

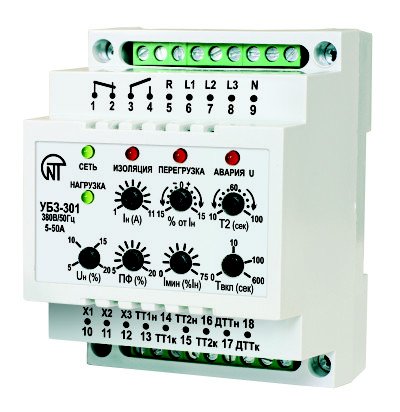

Универсальный блок защиты электродвигателей УБЗ-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.
Выпускаются три модификации прибора по номиналам тока:

• УБЗ-301 5-50A;
• УБЗ-301 10-100A;

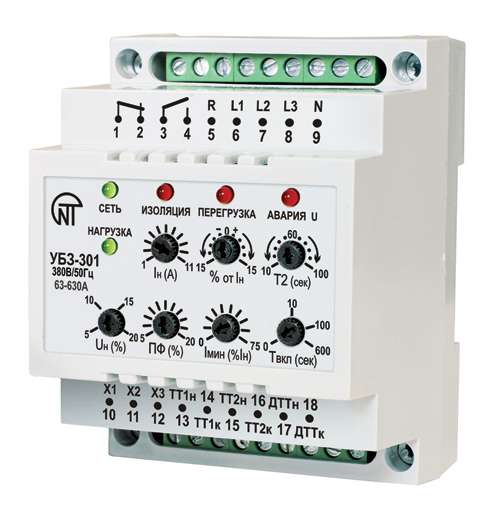

• УБЗ-301 63-630A.

Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:

• некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
• механических перегрузках (симметричный перегруз по фазным/линейным токам) — защита от перегруза с зависимой выдержкой времени;
• несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя — защита от перекосов фазных токов с последующим запретом АПВ;
• асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
• исчезновении момента на валу ЭД («сухой ход» — для насосов) — защита по минимальному пусковому и/или рабочему току;
• при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции;
• замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).
Выполняет следующие функции:

• простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
• установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
• срабатывание по перегрузу с зависимой выдержкой времени. Токо-временная характеристика приведена на рис. 2. Эта характеристика построена для условно холодного двигателя. В процессе работы решается дифференциальное уравнение теплового баланса ЭД. Такой подход позволяет учитывать предыдущее состояние ЭД и наиболее достоверно принимать решение о наличии тепловой перегрузки. Этот метод позволяет также учесть нагрев ЭД при пусках и ограничить (по желанию заказчика) их число в единицу времени;
• возможность сдвигать токо-временную характеристику как по оси токов (пот. № 1,2), так и по оси времени (пот. № 3 — время срабатывания при 2-х кратном перегрузе);
• выставление порогов срабатывания по минимальному/максимальному напряжению, перекосу линейных напряжений и фазных токов, а также времени автоматического повторного включения по усмотрению заказчика самостоятельно;
• индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
• через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).
